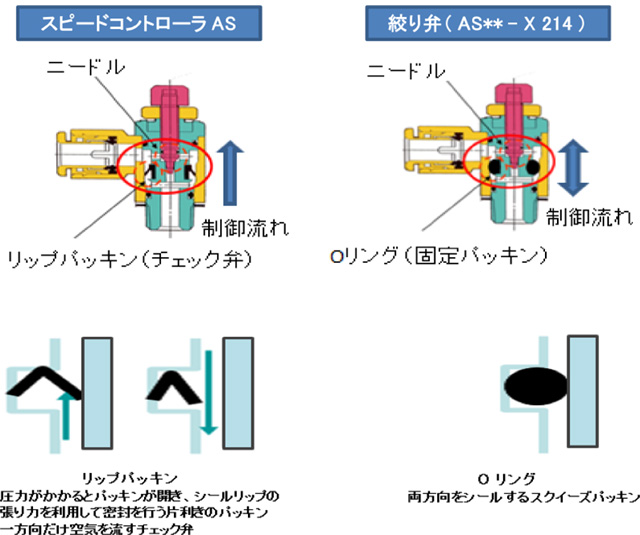

絞り弁 方向. 【ニードル弁(絞り弁)】 ⇒流体を絞り制御をする。 【チェック弁(逆止弁)】 ⇒開く方向では絞られることなくそのまま流体は流れる。 ⇒閉じる方向では流体は流れない。 制御方向は下記のようにjis記号で確認すれば見分けることができます。 6.1.4.2 可変絞り弁（チェック弁付） 6.1.4.1 可変絞り弁 6.1.6.1 比例方向制御弁 （直動形、4 ポート3位置、 スプリングセンタ） 6.1.6.2 比例方向制御弁 （直動形、4 ポート2位置、 スプリングリターン） 6.1.6.3 比例方向制御弁 （パイロット操作、主弁及びパイ.
